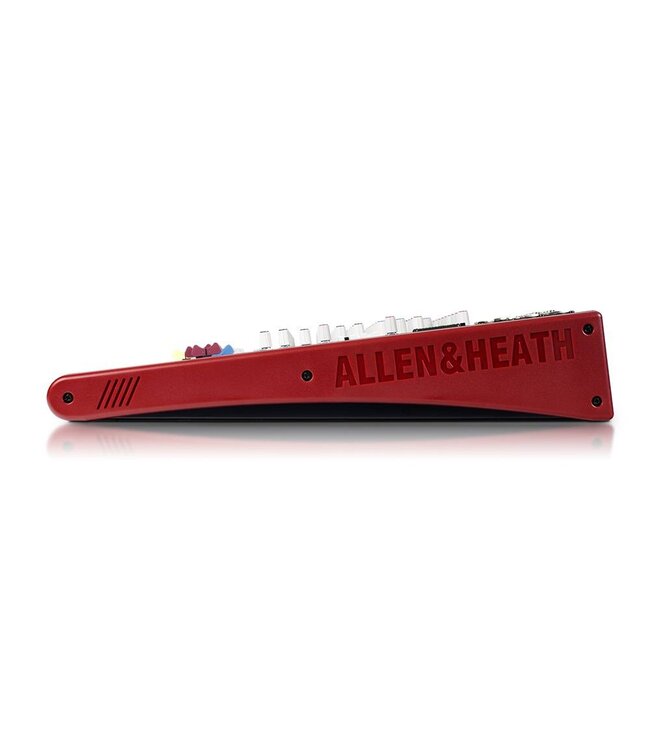

De Allen & Heath ZED-22FX is een compacte, maar krachtige analoge mixer met ingebouwde effecten en USB-audio-interface – perfect voor bands, repetities, kleine optredens, kerkdiensten of thuisstudio-opnames.

Allen & Heath ZED-22FX: veelzijdig en reisvriendelijk

Op zoek naar een draagbare mixer met genoeg ingangen en slimme extra’s? De ZED-22FX biedt precies wat je nodig hebt zonder onnodige ballast. Met 16 mono mic/line-kanalen en 3 stereo-kanalen sluit je moeiteloos microfoons, gitaren, keyboards, drums of afspeelapparatuur aan. Elke mono-kanaal is voorzien van hoogwaardige DuoPre™ voorversterkers met een enorme gain-range van 69 dB, een 3-bands EQ (met sweepable mid en MusiQ-geoptimaliseerde curve), 100 Hz high-pass filter, insert-punt en directe toegang tot de interne effecten.

De stereo-kanalen hebben een vaste 2-bands EQ voor snelle aanpassingen aan lijnbronnen zoals keyboards of media-players. Dankzij de 4 aux-sends (waarvan 1 & 2 pre-fader voor monitors, 3 & 4 post-fader) creëer je eenvoudig aparte foldback-mixen of stuur je signaal naar externe processors.

Interne FX-processor: 16 essentiële effecten

Geen gedoe met externe rack-units: de ZED-22FX heeft een ingebouwde digitale effectenprocessor met 16 hoogwaardige effecten, waaronder:

• Reverbs (Room, Hall, Arena)
• Delays (inclusief Ping Pong Delay)
• Modulatie-effecten (Chorus, Flanger)

De bediening is intuïtief met een draaiknop, LED-indicator en tap-tempo voor delays. Per kanaal kies je eenvoudig of (en hoeveel) effect je wilt toevoegen – ideaal voor vocalen met natuurlijke galm of gitaren met subtiele chorus, zonder de rest van de mix te beïnvloeden.

USB-audio voor opname en afspelen

De mixer beschikt over een stereo USB-interface (2 in / 2 out, 16-bit, 32/44.1/48 kHz) waarmee je moeiteloos opneemt naar een laptop of pc, of backing tracks afspeelt. Plug & play via USB-B – geen extra drivers nodig op de meeste systemen. De mixer wordt geleverd met Cakewalk Sonar LE (of vergelijkbare DAW-software, afhankelijk van regio), zodat je direct aan de slag kunt met multitrack-opnames of livestreams.

Belangrijkste kenmerken Allen & Heath ZED-22FX

• 22 inputs: 16 mono (XLR/TRS met inserts) + 3 dual stereo (TRS + phono)
• DuoPre™ mic preamps met 69 dB gain-range
• 3-bands EQ met sweepable mid (mono kanalen) + 2-bands EQ (stereo)
• 4 aux-sends (2 pre-fader, 2 post-fader/FX)
• Globale +48 V phantom power (schakelbaar)
• Ingebouwde FX-processor met 16 effecten (reverb, delay, chorus, flanger)
• Configurable USB 2×2 audio I/O voor recording/playback
• Mute-schakelaars, piek- en signaal-LED’s per kanaal
• Stereo return + 2-track return
• Hoofdtelefoon-uitgangen: 6,3 mm + 3,5 mm
• Hoofdoutputs: XLR L/R + Mono sum (TRS)
• Alternatieve stereo out + record out (RCA)
• 12-segment LED-meters voor master
• 100 mm faders voor nauwkeurige controle

Specificaties Allen & Heath ZED-22FX

Ingangen:

• Mono: 16× XLR mic + 16× ¼" TRS line (met inserts op mono-kanalen)
• Stereo: 3× dual stereo (6× ¼" TRS + RCA phono)
• Gain: Mic -63 tot +6 dBu / Line -26 tot +10 dBu
• Phantom power: +48 V globaal

EQ & Processing:

• Mono: 3-bands (HF, sweepable MF, LF) + 100 Hz HPF
• Stereo: 2-bands vaste EQ

Uitgangen:

• Main: gebalanceerde XLR L/R + Mono (TRS)
• Aux: 4× ¼" jack
• Andere: Alt out (RCA), Rec out (RCA), hoofdtelefoon (¼" + ⅛")

USB Audio:

• 2 in / 2 out, 16-bit, sample rates 32/44.1/48 kHz
• USB 1.1 compliant (USB-B aansluiting)

Algemeen:

• Frequentiebereik: 10 Hz – 30 kHz (+0.5/-1 dB)
• THD+N: zeer laag (0.003–0.014% afhankelijk van gain)
• Headroom: 21 dB analoog
• Afmetingen (BxDxH): 645 × 465 × 98 mm
• Gewicht: 10,5 kg

De ZED-22FX combineert robuuste bouwkwaliteit, uitstekende geluidskwaliteit en praktische features in een compact, tour-vriendelijk pakket – ideaal voor wie betrouwbare analoge mixing wil zonder in te leveren op functionaliteit.
