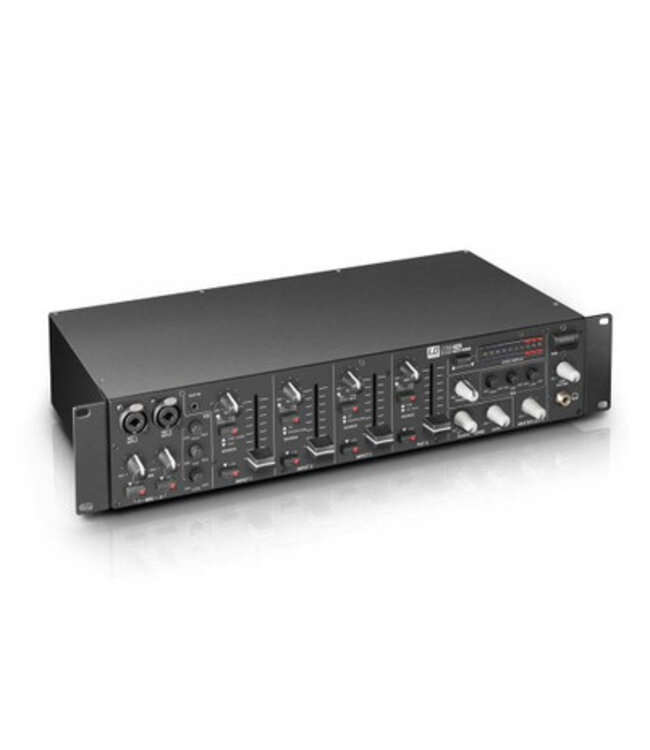

LD Systems ZONE 423
De Zone 423 is een volledig uitgeruste zonemixer met 4 lijnen en 2 microfoonkanalen, die kunnen worden toegewezen aan een master en een Zone-uitgang, evenals ingangen voor een extern noodaankondigingssysteem en op afstand bedienbare mute-schakelaar. Door de veelzijdige connectiviteit is het compacte 2U-rackapparaat het perfecte controlecentrum voor PA-systemen in voedingswinkels, clubs, hotels, fitnesscentra en is het ook uitstekend geschikt voor presentaties en DJ's.
Naast de twee gebalanceerde microfooningangen met variabel versterkings- en talkover-niveau, 12V-fantoomvoeding en een gedeelde 3-Band-EQ, biedt de Zone 423 lijn-, Phono- en Aux-stereoverbindingen in RCA-formaat, een FOH- ingang met gebalanceerde stereo jackpluggen, evenals een USB- en 3,5 mm mini-jack. De USB-poort wordt gebruikt als een stereo-ingang en -uitgang en maakt het mogelijk de mixer te gebruiken als een externe audio-interface. De vier ingangskanalen hebben individuele versterkingsregelaars met signaal- en piekwaardeweergave, 45 mm faders voor het aanpassen van het volume en cue-knoppen.
De master- en Zone-secties hebben elk hun eigen EQ, gebalanceerde XLR- en ongebalanceerde RCA-uitgangen: de master-uitgang via aansluitblokconnectoren en de Zone-uitgang met behulp van een mono-somschakelaar en een 100 Hz hoogdoorlaatfilter. De stereoniveau-indicatie kan worden ingesteld op master of Zone en het maximale uitgangsniveau kan worden ingesteld voor beide aan de achterkant van de mixer. Naast een instelbare koptelefoonaansluiting om vooraf te luisteren, heeft de Zone 423 ook een opname-uitgang.
- Type: stereo
- Aantal zones: 2 (Master, Zone)
- Installatiehoogte: 2U
- Totaal ingangskanalen: 6 (2x Mic, 1x Line / Aux, 2x Line / Phono, 1x Line / FOH)
- Frequentiebereik: 20 - 40.000 Hz
- Microfoonkanalen: 2 (met fantoomvoeding 12 V)
- Microfoonkanaalaansluitingen: 6,3 mm stereo-aansluiting (gebalanceerd), XLR / 6,3 mm-aansluiting (Combo)
- Bediening microfoonkanalen: versterking, aan / uit, 1 x EQ Hi, 1 x EQ Low, 1 x Talkover, 1 x Talkover-niveau
- Microfoonkanalen Weergave-elementen: On-LED
- Microfoonkanalen Ingangsimpedantie: 4 kOhm
- Microfoonkanalen Ingangsgevoeligheid: 8 mV
- Microfoonkanalen THD: 0,07%
- Lijnkanalen: 4 (Input 1: USB / Line, Input 2 + 3: Line / Phono / CD, Input 4: Line / FOH)
- Lijningangen: Input 1: 2 x RCA + 3,5 mm stereo jack + USB, input 2 + 3: 4 x RCA, input 4: 4 x RCA + 2 x 6,3 mm jack
- Line Channel-bedieningselementen: gain, source, cue, level, FOH inschakelen
- Lijnkanaalweergave-elementen: signaal / 0 dB-LED, Cue-LED
- Lijnkanaal ingangsimpedantie: 6 Kohm (Phono 60 kOhm)
- Lijnkanalen Ingangsgevoeligheid: 1 V (Phono 10 mV)
- Lijnkanalen THD: 0,03% (Phono 0,05%)
- ingangsgevoeligheid AUX / Line (3,5 mm stereo-aansluiting): 3 V
- Lijnuitgangen: 3 (Master - Stereo, Zone - Stereo / Mono, Rec - Stereo)
- Uitgangsconnectoren Master: 2 x XLR (gebalanceerd), RCA (2 x), klemmenblok
- Hoofdbedieningen: niveau, EQ HI, EQ Mid, EQ Low, Max. Niveau
- Master display-elementen: 2 x 10 segmentniveaumeter (schakelbare master / zone)
- Master uitgangsniveaus: 21 dBu (gebalanceerd), 18 dBu (ongebalanceerd)
- Zone-uitgangsaansluitingen: 2 x XLR (gebalanceerd), RCA (2 x), klemmenblok
- Zoneregeling: niveau, broningang 2 - 4 / mix, EQ Hi, EQ Low, Max Level, 100 Hz High Pass, Mono
- Zone Display-elementen: 2 x 10 segmentniveaumeter (schakelbare Master / Zone)
- Zone-uitgangsniveaus: 21 dBu (gebalanceerd), 18 dBu (ongebalanceerd)
- Uitgangsaansluitingen Rec: 2 x RCA
- Hoofdtelefoonuitgang: 1
- Hoofdtelefoonuitgang: 6,3 mm jack stereo
- Hoofdtelefoonuitgang bedieningselementen: Cue Volume
- Hoofdtelefoonuitgangsspanning: 1,2 V aha_at.jpg 32 Ohm
- Extra ingangen: 2 (noodingang, uitgang dempen)
- Verbindingen Extra ingangen: Klemmenblok
- Aanvullende invoerbesturingselementen: Level Emergency Input
- Ingangsgevoeligheid Noodingang: 5 V
- Aanvullende bedieningselementen: stroomschakelaar
- Bedrijfsspanning: 220 - 250 V AC, 50 Hz
- Stopcontact: IEC-stopcontact
- Stroomverbruik (max.): 22 W
- Zekering: T 500 mAL / 250 V
- Afmetingen (B x H x D): 483 x 89 x 210 mm
- Accessoires inbegrepen: klemmenblokken, stroomkabel, bedieningsinstructies
