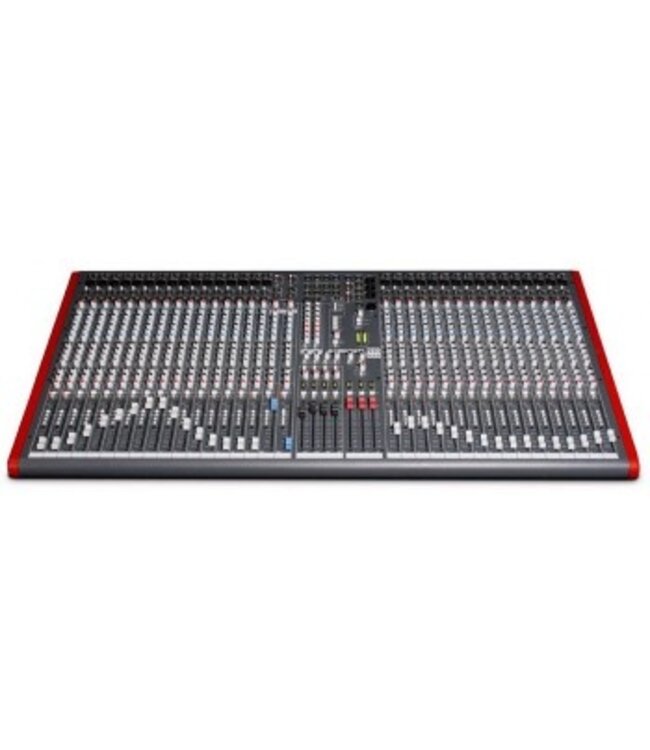

Met de ZED-436 haal je een zeer uitgebreide en oerdegelijke mixer in huis. De ZED-436 beschikt over 32 hoogwaardige microfoon/line ingangen, twee stereo ingangen en een ingebouwde USB interface. Dit maakt de tafel onder meer geschikt voor grotere bands, uitversterking van kerkkoren, diverse podiums en AV toepassingen.

De ins & outs van de ZED-436

Hoogwaardige DuoPre TM microfoon/linevoorversterkers zitten op elk van de 32 mono kanalen. Deze kenmerken zich door een zeer lage signaal/ruisverhouding en een grote headroom. Verder is elk kanaal voorzien van een 4 bands equaliser, waarvan de 2 middenfrequenties semi parametrisch zijn. Tevens biedt de tafel 6 auxiliary’s en zijn de bussen per kanaal schakelbaar. De tafel is zeer degelijk gebouwd en kan tegen een stootje. Dit komt doordat elke draaiknop met een metalen moer aan de behuizing bevestigd is.

Een configureerbare USB-interface

De Allen & Heath ZED436 heeft tevens een ingebouwde USB-interface. Deze stelt je in staat gelijk een opname te maken met behulp van je computer. Je bepaalt zelf welk signaal je wilt opnemen dankzij de verschillende USB-send mogelijkheden: Main Mix (pre en post fader), Auxes 1-2 of 5-6, of Matrix 1-2. Opnemen kun je onder andere met meegeleverde Cakewalk Sonar LE software.

ingangen:

• 32 mono kanalen microfoon (XLR): +6 to –63dBu nominaal (+17dBu in max)
• 48V fantoom schakelaar per microfoon kanaal
• 32 mono kanalen line (TRS): +10 to –26dBu (+30dBu maximum)
• 32 inserts: 0dBu nominaal (+21dBu maximum)
• stereo (TRS): 0dBu nominal (control = Off to +10dB)
• stereo (RCA tulp): 0dBu nominal (control = Off to +10dB)
• 2 track Input (RCA tulp): 0dBu nominal +21dBu maximum

uitgangen:

• L, R and M main mix (XLR): +4dBu nominal. +27dBu maximum
• L, R and M insert (TRS): -2dBu nominal +21dBu maximum
• 4 subgroepen (TRS): +4dBu nominal. +27dBu maximum.
• 4 subgroep inserts: -2dBu nominal +21dBu maximum
• 6 aux (2 pre, 2 post, 2 pre/post): -2dBu nominal +21dBu maximum
• 2 matrix secties (TRS): -2dBu nominal +21dBu maximum
• 2 track (RCA): 0dBu nominal. +21dBu maximum.
• 32 direct out (TRS): 0dBu nominal. +21dBu maximum.
• 4-bands EQ met semi-parametrisch middengebied per mono kanaal
• 4-bands EQ per stereo kanaal
• piek en signaal indicatie per kanaal
• 2 matrix secties
• configureerbare USB stereo audio in/out interface (16 bit / 32, 44.1, of 48kHz)
• master volume regelaar op alle uitgangen
• eenvoudig ontwerp: alle connecties en de bediening zitten aan de bovenkant
• analoge headroom vanaf nominaal: (0Vu) 21dB
• USB in & out headroom vanaf nominaal: (0Vu) 14dB
• gewicht: 22kg
• afmeting: 1135x560x129 mm (BxDxH)
• wordt geleverd inclusief Cakewalk SONAR LE
