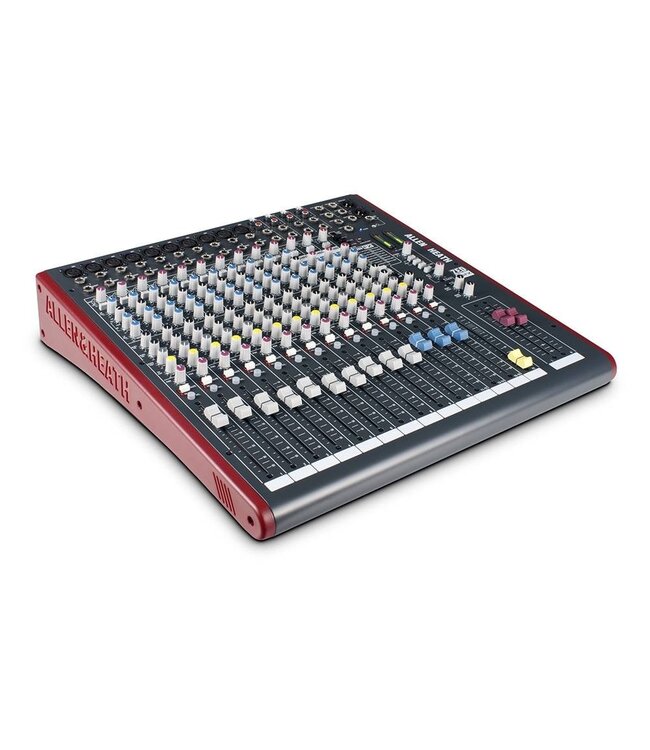

De Allen & Heath ZED-16FX is een betaalbare, veelzijdige analoge PA-mixer met ingebouwde effecten en USB-audio-interface – perfect voor bands, repetities, kleine optredens, kerkdiensten of thuisopnames.

Allen & Heath ZED-16FX: van repetitie tot live en opname in één

De ZED-16FX combineert betrouwbare analoge mixing met digitale extra’s: 16 kanalen (10 mono mic/line + 3 stereo), 100 mm ALPS-faders voor precieze controle, overzichtelijke LED-meters en een intuïtieve layout. Bouw snel een strakke livesound op, voeg sfeer toe met de interne FX en neem alles moeiteloos op via USB – zonder externe apparatuur mee te sleuren. Dankzij de robuuste bouw (Neutrik-aansluitingen, metalen moeren en onderhoudsvriendelijk ontwerp) voelt deze mixer zich thuis op het podium én in de studio.

Soepele soundshaping en professionele preamps

De 10 mono-kanalen zijn voorzien van hoogwaardige DuoPre™ voorversterkers met een enorm gain-bereik van 69 dB en lage ruis – ideaal voor dynamische microfoons en instrumenten. Elke mono-kanaal heeft een 3-bands MusiQ EQ met sweepable mid (geoptimaliseerd voor muzikaal klinkende correcties), schakelbare low-cut filter en insert-punt. De 3 stereo-kanalen (met 2-bands EQ) bieden ruimte voor keyboards, mediaspelers of playback-bronnen. Met verlichte mute/PFL/peak-indicatoren en soepele 100 mm faders werk je nauwkeurig op detailniveau.

Creatieve FX en handige USB-workflow

De ingebouwde digitale FX-processor levert 16 hoogwaardige 24-bit effecten (reverbs, delays, modulatie-effecten zoals chorus en flanger), gebaseerd op Allen & Heath’s pro-technologie. Pas het effectniveau per kanaal aan via de interne FX-bus – perfect voor vocalen met natuurlijke galm of gitaren met subtiele delay.

Met 3 aux-sends (2 pre-fader voor monitors, 1 post-fader/FX) en een mono/stereo-schakelaar op AUX 1 & 2 creëer je persoonlijke monitormixen en strakke FOH-regie. De 2×2 USB-audio-interface (16-bit, 32/44.1/48 kHz) maakt opnemen en afspelen eenvoudig: stuur de main mix of auxen naar je DAW, speel backtracks terug naar stereo-kanaal 3 en gebruik de mixer als hoogwaardige geluidskaart voor betere geluidskwaliteit en volumecontrole.

Belangrijkste kenmerken Allen & Heath ZED-16FX

• 16-kanaals analoge mixer met FX en USB
• 10 mono mic/line-kanalen (XLR/TRS met inserts) + 3 stereo-kanalen
• DuoPre™ preamps met 69 dB gain-range + globale +48 V phantom power
• 3-bands MusiQ EQ met sweepable mid + low-cut (mono) / 2-bands EQ (stereo)
• 3 aux-sends (2 pre-fade, 1 post-fade) + interne FX-bus
• 16 digitale 24-bit effectpresets (reverb, delay, modulatie)
• 2×2 USB audio I/O voor recording/playback
• 100 mm ALPS-faders, 12-segment LED-meters
• Verlichte mute, PFL en peak-indicator per kanaal
• XLR main L/R + mono-uitgang, alt/rec out (RCA), hoofdtelefoon
• Rack-monteerbaar (rackoren optioneel)
• Robuuste constructie met Neutrik-aansluitingen

Specificaties Allen & Heath ZED-16FX

Ingangen:

• 10× XLR mic (mono)
• 10× ¼" TRS line (mono)
• 6× ¼" TRS stereo line (3 stereo-kanalen)
• 2× RCA phono stereo (playback/return)
• 1× USB-B stereo

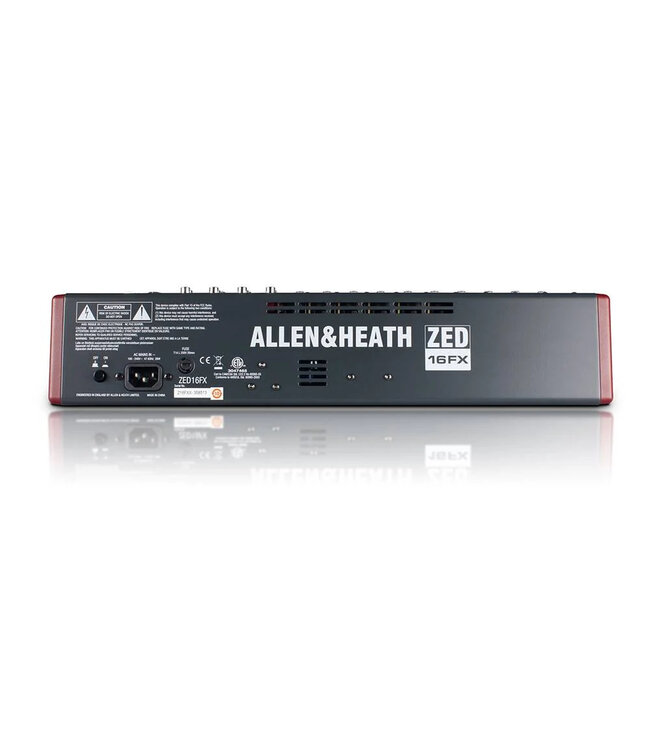

Uitgangen:

• 2× XLR main L/R
• 1× ¼" mono
• 3× ¼" aux
• 2× RCA alt/rec
• 1× ¼" hoofdtelefoon
• 1× USB-B stereo

Frequentiebereik:

• Mic in → L/R out (30 dB gain): +0.5 / -1 dB 20 Hz – 20 kHz
• Lijn/stereo in → L/R out (0 dB): +0.5 / -1 dB 10 Hz – 30 kHz

THD + N:

• Mic (0 dB gain, +10 dBu, 1 kHz): 0.004%
• Mic (30 dB gain): 0.014%
• Lijn (0 dB): 0.005%
• Stereo (+10 dBu): 0.003%

Headroom & ruis:

• Analoog: 21 dB
• USB: 14 dB
• Mic EIN (max gain, 150 Ω): -127 dBu

USB Audio:

• 16-bit stereo I/O
• Sample rates: 32 / 44.1 / 48 kHz

Overig:

• Afmetingen (BxDxH): 465 × 464 × 98 mm
• Gewicht: 8,5 kg
• Kleur: zwart met rode accenten

De ZED-16FX is dé alleskunner voor wie analoge warmte, betrouwbaarheid en moderne connectiviteit wil in een compact, tour-vriendelijk pakket – klaar voor elk event, van kleine repetitie tot live show.
